厚壁、三向汇流、密封尺寸要求严，怎样让三接口(如T形、Y形)塑料管件既不缩陷、不变形，又能稳定通过气密/水压测试?模具如何设计，制造环节怎样把控，试模迭代有哪些关键动作?下面给出一套工程化、可落地的完整流程。

一、产品与材料解析(DFM起点)

1)结构类型与关键尺寸

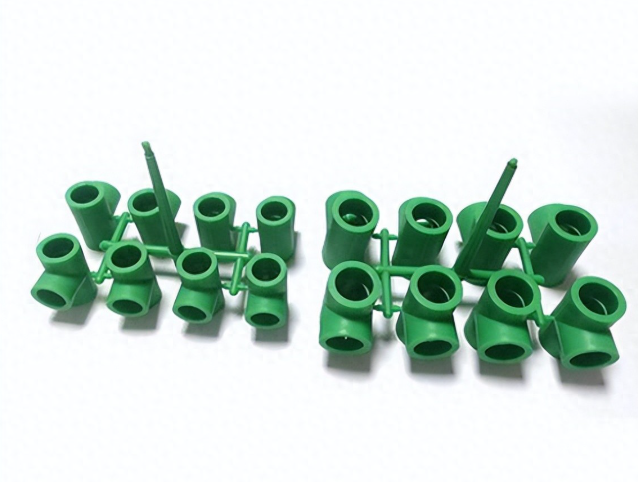

形态：T形三通(90°)、Y形三通(45°)、等径/异径、承插/外螺纹/内螺纹等。

关键位：承插口(止口、密封斜面)、流道圆角、壁厚过渡处、加强筋与对接定位面。

尺寸关注：同轴度、圆度、密封面跳动、承插深度公差、三心交汇处肉厚。

2)常见材料与收缩

PP-R、PP、ABS、PVC-U、PA66(可加纤)、PVDF等。

收缩率与耐温性差异显著：PP-R、PP收缩较大且各向异性明显;玻纤增强料流动方向收缩更小但翘曲风险上升;PVC热敏、对剪切与停留时间敏感。

选材驱动模具策略：耐腐蚀(如PVC建议不锈钢系钢材)、厚壁冷却能力、浇口与保压能力。

3)壁厚与过渡

厚壁区(接头交汇)建议渐变过渡，避免突阶;过厚处预留冷却与保压“资源”。

内外圆角合理化，减小应力集中与熔接痕可见度。

二、模具总体方案(型腔/分型/脱模)

1)型腔数与布局

厚壁三通优先单腔或少腔布局，确保冷却、保压与稳定性。中小件可做2腔对称布置，注意浇口平衡与冷却独立。

2)分型面选择

通常沿外圆/肋位布置主分型面，保证密封面与外观面的完整性与排气通畅。

复杂承插或法兰面可用镶件分割，便于抛光与维护。

3)型芯与侧向抽芯

主通道采用长细型芯，支路用滑块(斜导柱)或油缸侧抽芯形成分支内孔;三芯交汇处采用整体镶件+圆角过渡提高强度与冷却效率。

若有内螺纹承口，采用旋转脱螺纹机构或可分型螺纹镶件。

4)脱模方式

厚壁承口区采用推环/推管(套筒)+顶针辅助，避免顶针印;对密封面使用环形推板或斜面脱离。

适当配置脱模气，降低包紧力与表面拉白风险。

三、浇注系统(热/冷流道、浇口策略)

1)热流道优先

厚壁三通、料价较高或对外观/焊线严格的场景，采用热流道+阀针优先：

中心进胶(三通汇合厚区)可缩短流动路径、降低焊线显著性。

顺序阀针有助于控制熔体前沿会合，优化熔接角与气体夹带。

2)冷流道场景

试制或成本敏感可用冷流道+点浇;需设计冷料井与断料槽，确保制品与流道分离稳定且不拉丝。

3)排气与溢边

在熔接/末端设微排气槽(深0.01–0.02 mm，宽3–6 mm，参考材料而定);必要时在隐蔽位置布置溢边槽带料排气。

阀针座与滑块接触面预留微排气间隙，防气纹与烧焦。

四、冷却系统(厚壁件的成败点)

1)环绕厚区的高效冷却

在三通汇合与承插口周边设计密集水路，尽量贴近型面(注意强度);

采用**挡板/扰流针(baffle)**提升换热;

条件允许时使用近净成形3D水路(SLA/金属增材)，显著缩短周期与降低翘曲。

2)型芯冷却

长细型芯可用中心通水+侧孔回水或导热铜合金镶件;

高温差区域分回路控制模温，减小各向收缩差。

五、钢材与表面(寿命与可维护性)

1)钢材选型

型腔/型芯：S136(耐腐蚀、可高光)、1.2344/H13(热疲劳好，氮化后耐磨)、或不锈系。

模架：P20/718;滑块与斜导柱区域用高强耐磨钢并镶块化。

2)热处理与表面

淬火硬度：型芯/型腔一般48–52 HRC(视钢种);滑动件表面氮化/TiN以降磨。

抛光等级依密封面与外观要求确定，纹理(Etch)放在非密封功能区。

六、精密定位与耐磨结构

导柱导套、斜导柱+锁紧楔确保滑块重复定位;

预压与限位防止高压注射时分型线张口;

安放耐磨块/导轨，润滑槽与油嘴便于保养。

七、制造工艺路线(从毛坯到装配)

工艺卡&检具方案 → 毛坯预留 → 粗加工(CNC/车/镗)

消除应力 → 半精加工 → 热处理/时效

精加工(五轴/镜面火花机)→ 水路/油路/定位孔

EDM细部 → 抛光/纹理 → 预装配和干涉检查

水压/气密检具配合 → 模具总装 → 模面蓝油检验 → 出厂前试漏

加工要点：

型芯同轴度与端跳控制(基准统一)是承插密封的“命门”;

滑块滑移面与斜导柱配研，确保预压与光洁度;

水路压测与流量实测，避免气堵/渗漏。

八、注塑工艺窗口与参数思路

1)充填与保压

厚壁件采用中速充填+高保压，密封面远端优先保证饱满;

切换位置基于体积法(浇口冻结前完成主要补缩);

分段保压/逐级降压，配合阀针顺序开闭优化焊线。

2)温度与模温

材料工艺温度按供应商窗口;模温控制分区独立，厚区略低以加快固化，薄区略高保证表观与拼合。

PVC/热敏料强调低剪切与短停留，避免分解与黑点。

3)冷却与开模

冷却时间以曲线稳定而非单一温度为准;

适当延迟开模，防止顶出白印与变形;必要时加脱模气与推环协同。

九、试模(T0/T1/T2)与缺陷优化

1)常见缺陷与对策

短射/气纹：提高料温/模温、改善排气/溢边、阀针顺序优化。

熔接线明显：调整浇口位置/开针时序、局部加温、改流道截面。

缩痕/凹陷：延长保压/提高保压、加近端冷却、壁厚过渡圆滑化。

翘曲/同轴度超差：模温均衡与冷却对称化，局部加拉料筋或后段工艺补偿。

顶出拉白：推环替代顶针、降低开模速度、型面镀层减摩。

2)数据化验证

量产窗口锁定：充填时间、V/P切换点、峰值压力与保压曲线;

尺寸/同轴/圆度用CMM与功能规校核，气密/水压按工况试验;

保留每次迭代“参数-缺陷-改善”闭环记录。

十、量产与维护(SOP & PM)

SOP：上模、预热、调机、首件确认、巡检频次、停机保养;

PM：滑块导轨/斜导柱定期加脂与磨损测量;阀针、弹簧、密封圈、导柱导套、推环等列易损件清单;

模腔表面定期清洗与防锈;停机>72h做防潮封存;

建立模周转台账：产次、缺陷、维护记录、备件替换。

十一、检具与质量控制(与标准对齐)

功能检具：承插深度、密封面圆跳动、外径/内径公差、同轴度;

气密/水压：按材料与应用工况设限(如冷热水系统、排水系统等对应行业标准);

外观：熔接线可见度、缩痕等级、流痕/银丝;

过程控制：SPC监控关键尺寸，批次留样与可追溯编码。

十二、成本与周期构成(用于立项决策)

成本因子：型腔数、热流道(阀针数)、侧抽芯数量与行程、钢材等级与热处理、3D水路/铜合金镶件、加工工时、检具/试压工装。

周期因子：DFM与模流分析充分度、镶件数量、热处理排期、试模迭代次数、客户验证时长。

合理的先样后优策略(先做单腔验证+标准化水路/滑块/推环)，可显著降低总风险与返工率。

十三、可复用的设计细节清单

三通汇合处壁厚渐变与R角>0.5×壁厚，避免尖角应力。

中心阀针进胶优先，必要时顺序阀针，焊线移至非功能面。

厚壁区密集水路+挡板，型芯采用中心通水或高导热镶件。

推环/推管顶出敏感面，配脱模气，顶出行程二段控制。

滑块锁紧楔+预压，斜导柱角度与行程满足侧孔完整成形。

可更换镶件覆盖磨损区与文字标识，便于维护与换版。

排气槽放在熔体末端与焊线附近，溢边槽隐蔽布置。

统一基准，先装配后研配，同轴度/圆度以功能面为基准丈量。

试模记录“参数-缺陷-对策”，冻结工艺窗口并形成SOP。

量产PM周期：按产次设A/B/C保养等级，备件清单与寿命阈值明确。

三接口塑料管件的难点并不在“能不能注满”，而在厚壁补缩、焊线控制、同轴/密封面精度与冷却均衡的综合权衡。把DFM—浇注—冷却—抽芯—钢材—加工—试模—量产逐环打通，模具就能既稳又快地进入可复制的量产状态。
