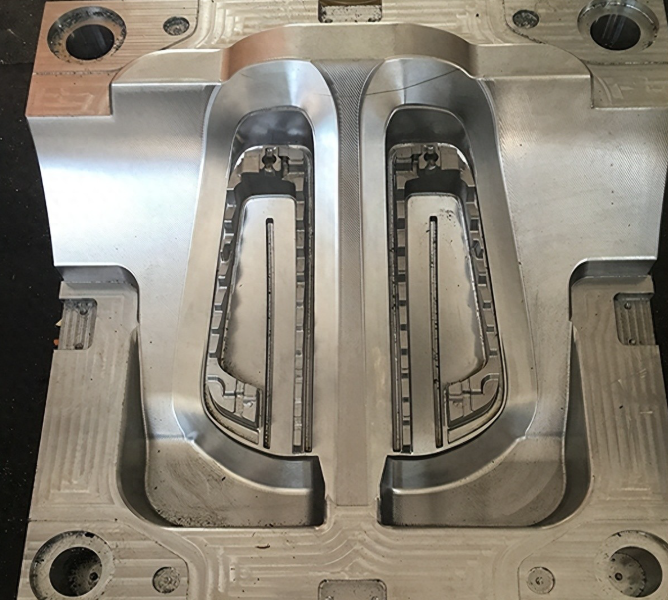

汽车的尾灯不只是照明和信号装置，更是整车设计的重要元素。它既要满足安全法规，又要契合整车外观的设计风格。而支撑这一切的基础，就是汽车尾灯模具。那么，尾灯模具到底是如何设计与制造的?它的难点在哪里?下面从多个角度来系统解析。

一、汽车尾灯模具的特殊性

外观要求高

尾灯罩多为透明或半透明材料(PC、PMMA)，对外观光学性能要求极高，任何流痕、熔接线、缩痕都会影响透光率与视觉效果。

尺寸精度严格

尾灯涉及到与车身钣金件、保险杠等的装配，公差要求严苛，需保证拼缝均匀、无错位。

产品复杂性强

现代尾灯多为立体曲面设计，带有光导、反射杯、灯罩组合，模具结构复杂，镶件多，制造精度要求高。

二、设计阶段的关键考虑

1. 产品分析与DFM

壁厚控制：保证光学性能和力学性能均衡，避免过厚导致缩痕，过薄影响强度。

拔模斜度：透明件至少1°以上，避免脱模拉伤。

装配接口：螺钉孔、卡扣、密封槽要考虑模具分型与抽芯。

2. 模具结构设计

分型面选择：一般沿尾灯罩边界设计，既保证外观完整，又利于排气。

浇注系统：多采用热流道，保证透明件充填平衡，减少水口痕。

排气设计：在熔接线位置、末端流动区布置排气槽，避免气纹和烧焦。

冷却系统：透明件对冷却均匀性要求极高，需采用密集水路甚至3D打印 conformal cooling。

3. 光学表面处理

尾灯模具型腔需进行高光抛光，表面粗糙度达到 Ra0.05μm 级别，才能保证制品透明度和光学效果。

三、制造过程的重点

1. 材料与热处理

模具钢材常用 S136、1.2344、718H 等，要求高硬度、耐腐蚀、可抛光。

热处理控制在 48–52 HRC，避免变形，保证寿命。

2. 精密加工

CNC精加工：五轴机床加工复杂曲面，保证型腔精度。

电火花加工(EDM)：细节部位成型，避免刀具无法到达。

抛光与纹理：透明件需镜面抛光，反射杯区域可蚀纹处理。

3. 装配与调试

模具镶件需保证高精度配合，避免拼缝线在制品上显现。

模具装配后进行密封性检查，保证冷却系统无渗漏。

四、试模与工艺优化

试模步骤

初次试模(T0)：验证流动、冷却、排气。

二次试模(T1)：优化浇口位置、排气槽深度。

三次试模(T2)：调整注塑工艺参数，消除缺陷。

常见缺陷与对策

气纹/熔接线：优化浇口布局，顺序阀针注塑。

缩痕：延长保压时间，加强局部冷却。

翘曲变形：模温均衡，控制冷却时间，必要时结构补强。

表面流痕：提高注射速度，控制熔体温度。

五、量产与模具维护

量产阶段

稳定工艺参数(料温、模温、注射速度、保压压力与时间)。

制定标准操作规程(SOP)，保证每批次质量一致。

维护保养

每次生产后清洁模具型腔，防止残留物粘附。

定期检查冷却水路是否堵塞，导柱、导套、滑块是否磨损。

抛光面需防锈处理，避免氧化影响透明度。

六、尾灯模具的趋势与发展

复杂造型与智能光学

随着LED、激光光源的普及，尾灯模具结构更加复杂，需要更多镶件和可动机构。

多腔与高效冷却

采用 conformal cooling 技术，缩短成型周期，提高产能。

数字化与仿真

在模具设计前，利用CAE模流分析(Moldflow)模拟充填、冷却与翘曲，减少试模次数。

七、总结

汽车尾灯模具的设计与制造是一项系统工程，涵盖了产品分析、模具结构设计、光学抛光、精密制造、试模优化、量产维护等多个环节。其难点在于：

透明件的光学质量要求;

复杂三维曲面的加工精度;

装配尺寸的高一致性。

只有在设计阶段充分考虑，制造阶段严格把控，试模阶段不断优化，才能最终实现一副既满足外观，又符合功能和寿命要求的高品质模具。
