一、塑胶模具到底是什么?
塑胶模具到底在生产中扮演什么角色?为什么一款看似普通的塑料外壳，背后往往要投入几十万甚至上百万的模具费用?
简单来说，塑胶模具就是用来批量生产塑胶制品的“母版”。把熔融状态的塑料在高温高压下注入模具型腔，冷却凝固后打开模具，成型的塑件就被“复制”出来。只要模具设计合理、加工精度到位，就可以一模成千上万件，尺寸稳定、外观一致。
从手机壳、电器外壳，到汽车内饰件、日用品，一旦进入规模化生产阶段，塑胶模具就是绕不过去的核心工具。
二、塑胶模具在产品中的角色：从创意到量产的桥梁
外观设计、结构设计;
3D建模与结构验证;
开模评估、模具设计;
模具制造与试模;
调模、改模，直至量产稳定。
塑胶模具就站在产品设计端和注塑量产端的中间：
承接设计：把结构工程师画在电脑里的三维模型，转换成模具里的型腔、抽芯、滑块等结构;
放大问题：设计阶段隐藏的脱模问题、缩水变形问题，往往在开模试样时就会暴露出来;
决定量产表现：同样的材料、同样的注塑机，好的模具能快速稳定出货，问题模具可能一直在调机和返修。
很多产品项目周期长、投入大，常常就是因为“模具这一关”没做好。
三、、塑胶模具的基本组成有哪些?

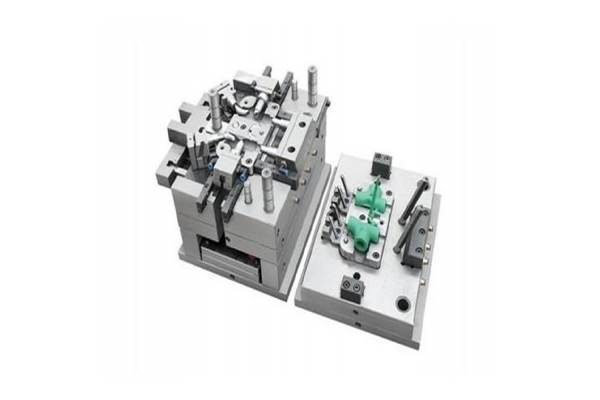

塑胶模具看起来只是“一大块钢”，其实内部结构非常讲究，一套典型注塑模具一般包括以下几大部分：
1. 定模和动模
定模(前模)：固定在注塑机固定模板上，一般包含浇口、主流道以及部分型腔结构;
动模(后模)：安装在注塑机移动模板上，负责开合模、顶出制品等。
合模时，两者闭合形成完整的型腔;开模时，动模后退，塑件留在一侧由顶出机构推出。
2. 浇注系统
也叫浇口系统，是熔融塑料从喷嘴进入模具型腔的通道，主要包括：
主流道：连接注塑机喷嘴与分流道;
分流道：连接主流道与各个浇口;
浇口：熔料进入型腔的入口形式(点浇、边浇、潜伏浇等)。
浇注系统设计得好，可以让熔料充模平衡、减少流痕与缩水，并利于脱料和自动化生产。
3. 冷却系统
塑胶件成型后需要在模具中冷却定型，冷却水道设计直接影响：
成型周期长短;
产品尺寸稳定性;
模具局部温差是否过大。
合理的冷却系统可以在保证产品质量的前提下，尽可能缩短每模周期，提升产能。
4. 顶出系统
制品成型后不能老老实实“自己掉出来”，需要通过顶杆、司筒、顶板等机构将其顶出：
顶针、顶管、推块等承担实际顶出动作;
回位机构确保顶出后复位，避免压坏模具或制品。
顶出位置与力度设计不合理，容易留下顶白、变形、披锋等问题。
5. 排气系统
模具合模后，型腔内空气需要及时排出，否则会形成烧焦、短射、气纹：
可以通过分型面间隙、排气槽、镶件缝隙排气;
深腔位、薄壁位往往需要特别加排气。
排气设计通常不显眼，但对提升良率作用非常大。
四、塑胶模具有哪些常见类型?
1. 按结构形式
二板模：最常见，模具只有一个分型面，结构相对简单，适合大多数产品;
三板模：在浇注系统处增加一层动板，用于点浇等自动分离浇口的设计;
热流道模具：利用加热系统保持流道中的熔料不凝固，实现无冷料或少冷料，提高材料利用率和产品外观质量。
2. 按腔数
单腔模：每模只出一个产品，适合大型件或对品质要求特别高的场景;
多腔模：每模出多个产品(2模、4模、8模甚至更多)，适合小型件、大批量生产，提高效率、摊薄成本;
叠层模：在有限投影面积内增加模腔层数，进一步提高产能，对模具制造与设备要求较高。
3. 按用途
试模模具 / 软模：用于新品开发、小批量验证，一般采用铝合金或较软钢材，成本低、周期短;
量产模具 / 硬模：用于长期量产，采用高硬度模具钢，寿命长、耐磨性好。
五、影响塑胶模具质量的几大关键因素
1. 模具设计水平
模具设计师要在产品外观、结构强度、材料收缩、脱模方式等之间平衡：
分型面是否合理?会不会破坏外观?
浇口位置是否利于充模与排气?
筋位、扣位、螺丝柱等处是否容易缩水或变形?
是否预留足够的脱模斜度?
设计阶段考虑得越充分，后期返修、改模的概率就越小。
2. 模具钢材与热处理
常见的模具钢材有P20、718、S136、H13等，不同行业选择不同：
对透明件、镜面件：往往选择耐腐蚀、抛光性好的钢材;
对玻纤增强材料：需要耐磨性好的钢材，否则型腔很快被磨损;
合理的调质、淬火、回火工艺，决定模具寿命和尺寸稳定性。
3. 加工精度与工艺
CNC粗精加工、慢走丝、火花机、电火花、研磨、抛光等工艺配合;
型腔尺寸、配合间隙、导柱导套精度，直接影响成品精度和开合同心度;
抛光和纹理决定最终产品外观质感。
4. 模流分析与前期验证
越来越多项目在开模前会做CAE模流分析：
模拟熔料流动、温度分布、压力变化;
预测短射、缩水、熔接痕、翘曲变形的位置;
根据分析结果优化浇口、分流道、壁厚分布。
前期多花一点时间，有助于减少后期试模次数和改模成本。
5. 日常保养与维护
再好的模具，如果维护不到位，也会快速“退化”：
定期清理溢边、积碳、锈蚀;
检查导向机构、顶针是否磨损、卡死;
对长时间停用的模具做好防锈与存放管理。
维护良好的一套模具，往往可以支撑产品生命周期直至退市。
六、塑胶模具设计中的几个实用要点
1. 脱模斜度
塑胶制品冷却后会收缩夹紧型芯，如果没有足够脱模斜度：
顶出力大，容易顶伤产品或损坏模具;
表面拉痕明显。
一般外表面斜度可略小，内孔、深槽等位置需要适当放大。
2. 肋位与加强筋
为加强强度经常会加筋，但筋太厚容易缩水、塌陷：
一般筋厚建议为主壁厚的0.4–0.6倍;
筋根部做圆角，避免应力集中和气体滞留。
3. 螺丝柱与包扣
螺丝柱、卡扣常是问题高发区：
壁厚过厚 → 缩水、裂纹;
尺寸不准 → 组装困难、夹不紧。
设计时要兼顾模具加工难度与注塑成型性。
4. 镜面与纹理区域
对于高光外观件：
型腔抛光等级要高，尽量避免在显眼处设置分型线和顶出痕;
流道和浇口设计要干净利落，减少熔接痕。
纹理件则要考虑：
纹理方向与脱模方向关系;
纹深与塑料材料特性，防止纹理成型不良或难脱模。
七、塑胶模具加工过程简述
一套模具的加工大致会经历几个步骤：
钢材备料、预处理(调质、预硬);
CNC粗加工，出大致型腔轮廓;
精加工与电极制作;
火花机放电加工复杂型腔;
线切割加工精细轮廓、镶件型芯等;
抛光、蚀纹;
组装、试配;
试模验证并修正。
每一步都影响最终模具的精度和寿命，因此模具厂的设备能力和工艺管理水平非常关键。
八、塑胶模具与注塑工艺的配合
产品质量不是模具一个环节就能决定的，更常见是模具 + 注塑材料 + 成型参数的综合结果：
模具决定型腔形状、浇口位置、冷却布局;
材料决定流动性、收缩率、耐温等;
注塑机参数(温度、压力、保压、冷却时间等)决定实际成型状态。
常见的缺陷，如缩水、翘曲、毛边、烧焦等，往往需要从这三方面一起找原因：
调机能解决的，就不一定要改模;
模具本身结构有问题，再怎么调机也只能“勉强凑合”。
一个成熟的开发团队，会在模具试模阶段联合模具工程、注塑工程和结构工程一起评估，确保产品在量产工况下稳定可控。
九、塑胶模具的应用领域有多广?
几乎所有看得见摸得着的塑料制品背后，都有一套甚至多套模具在支撑：
3C电子：手机壳、平板外壳、笔记本外观件、内部支架等;
家电产品：电视边框、空调面板、洗衣机桶盖、电饭煲外壳;
汽车行业：仪表台、门板、保险杠、格栅、灯具壳体等;
医疗与日化：注塑耗材、试剂瓶、化妆品瓶盖、泵头等;
日用品与玩具：收纳箱、椅子、玩具外壳、文具配件。
随着轻量化、外观个性化需求不断增加，塑胶模具的精度和复杂度也在持续提高。
十、如何选择合适的塑胶模具供应商?
是否有相关产品经验
找做过类似产品的厂，沟通成本低很多。
设计与工程支持能力
是否能在前期参与结构优化，提出可制造性建议，而不是简单照图加工。
设备与加工能力
是否具备高精度CNC、慢走丝、镜面火花机等;
是否有稳定的供应链(热流道、标准件、钢材等)。
试模与调试服务
能否配合多轮试模、改模;
是否有配套注塑机进行打样与小批量试产。
交期与售后
项目周期是否可控;
模具使用过程中出现问题是否能快速响应、维修。
塑胶模具看似离消费者很远，但几乎参与了所有塑胶产品的诞生。
它既是工程技术的集成，又直接影响产品外观、尺寸、强度和成本。
理解塑胶模具的基本概念、结构和影响因素，不仅有助于产品开发和供应链沟通，也能让人对“为什么开模费这么贵”“为什么要多次试模”“为什么同一款模具能支撑上百万件出货”有更清晰的认识。
做好模具这一步，后面的量产之路，往往就能走得更稳、更长。
